Artikelbild
Abbildung ähnlich
AMF

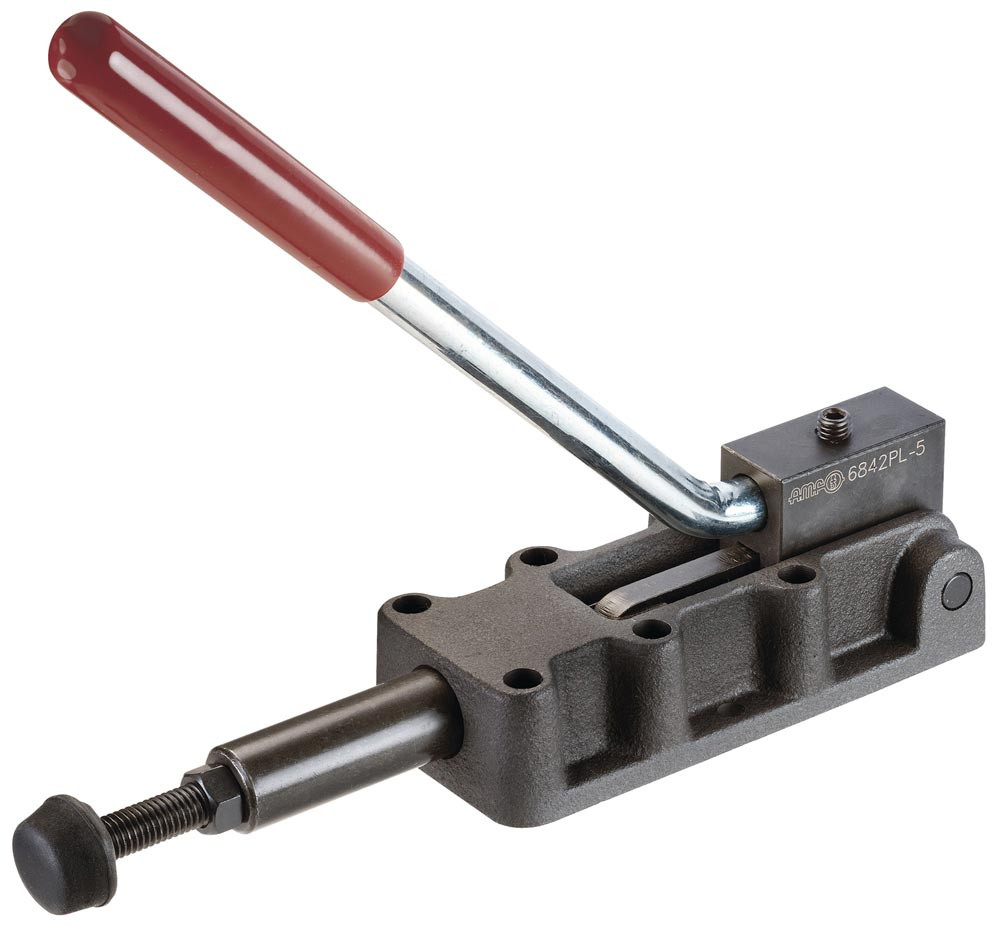

Schubstangenspanner Nr. 6842PL Größe 5 schwer umsteckbarer Handhebel

E6438300
112,00 EUR (exkl. MwSt.)
133,28 EUR (inkl. MwSt.)
je 1 Stück
keine Verfügbarkeitsinformationen
Nach Varianten suchen

Funktionen

Verkaufsdaten

Mindestbestellmenge 1 Stück
Bestellschritt 1 Stück

Beschreibung

schwer · mit umsteckbarem Handhebel · Druck- und Zugspanner · (Schubstange und Handhebel gleichlaufend) · mit langer Schubstangenführung · Grundkörper aus Temperguss

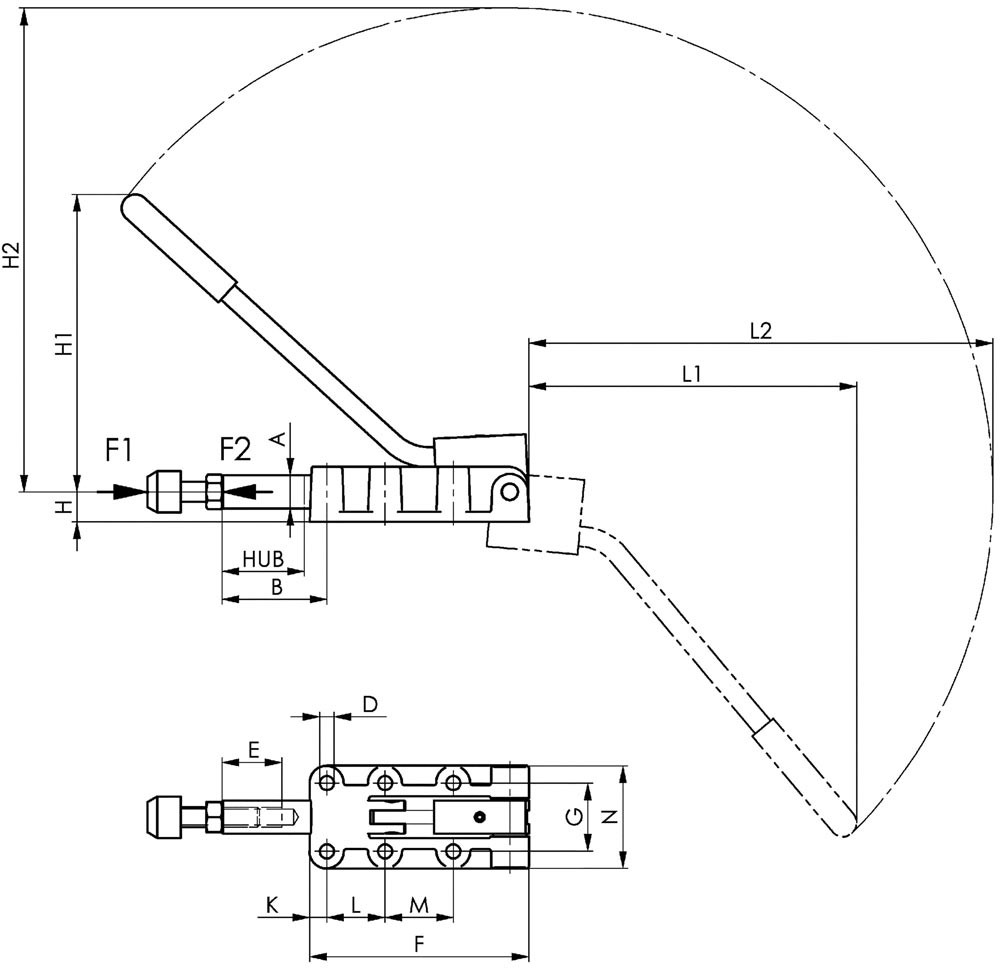

Weitere technische Eigenschaften:
· A: 20mm
· D: 8,5mm
· L2: 279mm
· G: 41mm
· L1: 197mm
· Ausstattung: umsteckbarer Handhebel
· H1: 178,5mm
· F1: 12kN
· H2: 290,5mm
· L: 35mm
· Bohrungs-Ø: 8,5 mm
· F2: 12kN
· F: 137mm
· B: 63mm
· Eigenschaft: schwer
· K: 8mm
· E: 50mm
· M: 41mm
· H: 18mm
· N: 58mm

Merkmale

Größe 5
Andrückschraube M10 x 50
Hub 50 mm
Länge gespannt 197 mm
Höhe gespannt 178,5 mm
Spannhöhe 18 mm
Haltekraft F2 12 kN
Haltekraft F1 12 kN
Marke AMF
Höhe geöffnet 290,5 mm

Anhänge

icon
Datei
TechnischeDokumentationNW
BTD_84030904_6438300.pdf (92.66 KB)
icon
Datei
TechnischeDokumentationNW
BTD_84030904_6443379_01.pdf (68.1 KB)

Varianten

Artikelbild
AMF

Schubstangenspanner Nr. 6842PL Größe 4 schwer umsteckbarer Handhebel E6438299

keine Verfügbarkeitsinformationen
68,50 EUR (exkl. MwSt.)
81,52 EUR (inkl. MwSt.)
je 1 Stück
Größe Hub Länge gespannt Höhe gespannt Spannhöhe Haltekraft F2 Haltekraft F1 Andrückschraube Höhe geöffnet
4 32 128 mm 115 mm 12 mm 7 kN 7 kN M8 x 35 190 mm
Artikelbild
AMF

Schubstangenspanner Nr. 6842PL Größe 5 schwer umsteckbarer Handhebel E6438300

keine Verfügbarkeitsinformationen
112,00 EUR (exkl. MwSt.)
133,28 EUR (inkl. MwSt.)
je 1 Stück
Größe Hub Länge gespannt Höhe gespannt Spannhöhe Haltekraft F2 Haltekraft F1 Andrückschraube Höhe geöffnet
5 50 197 mm 178,5 mm 18 mm 12 kN 12 kN M10 x 50 290,5 mm
Artikelbild
AMF

Schubstangenspanner Nr. 6842PL Größe 7 schwer umsteckbarer Handhebel E6438301

keine Verfügbarkeitsinformationen
230,00 EUR (exkl. MwSt.)
273,70 EUR (inkl. MwSt.)
je 1 Stück
Größe Hub Länge gespannt Höhe gespannt Spannhöhe Haltekraft F2 Haltekraft F1 Andrückschraube Höhe geöffnet
7 75 267 mm 246 mm 22 mm 25 kN 25 kN M12 x 50 392 mm
Artikelbild
AMF

Schubstangenspanner Nr. 6842PL Größe 8 schwer umsteckbarer Handhebel E6438302

keine Verfügbarkeitsinformationen
272,00 EUR (exkl. MwSt.)
323,68 EUR (inkl. MwSt.)
je 1 Stück
Größe Hub Länge gespannt Höhe gespannt Spannhöhe Haltekraft F2 Haltekraft F1 Andrückschraube Höhe geöffnet
8 106 365 mm 323 mm 28 mm 45 kN 45 kN M16 x 80 523 mm
