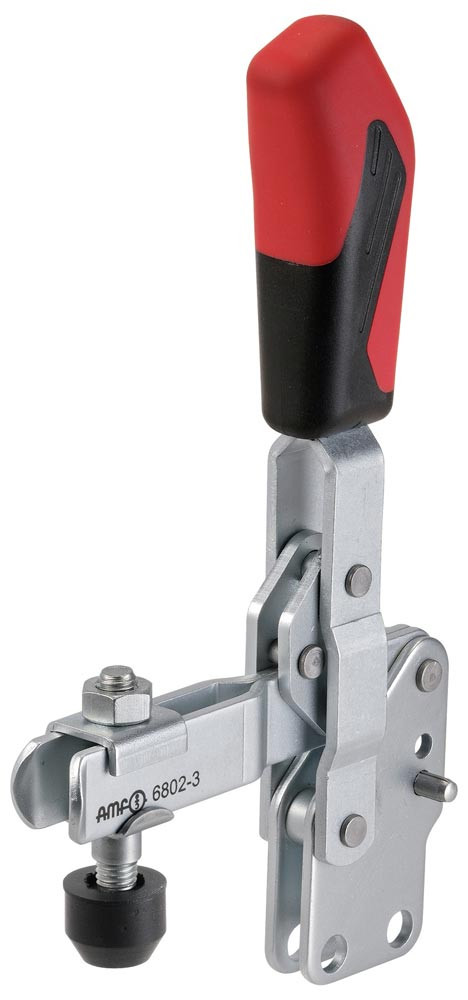

Artikelbild

Abbildung ähnlich

Senkrechtspanner Nr. 6802 Größe 5 senkrechter Fuß

Artikelnummer: E6443362

80,50 EUR (exkl. MwSt.)

95,80 EUR (inkl. MwSt.)

je 1 Stück

keine Verfügbarkeitsinformationen

Menge Stück

Nach Varianten suchen

Funktionen

Verkaufsdaten

Mindestbestellmenge	1 Stück
Bestellschritt	1 Stück

Beschreibung

mit senkrechtem Fuß

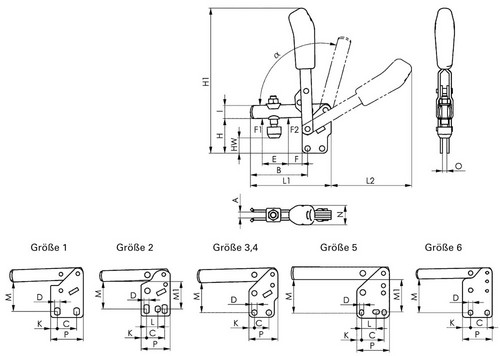

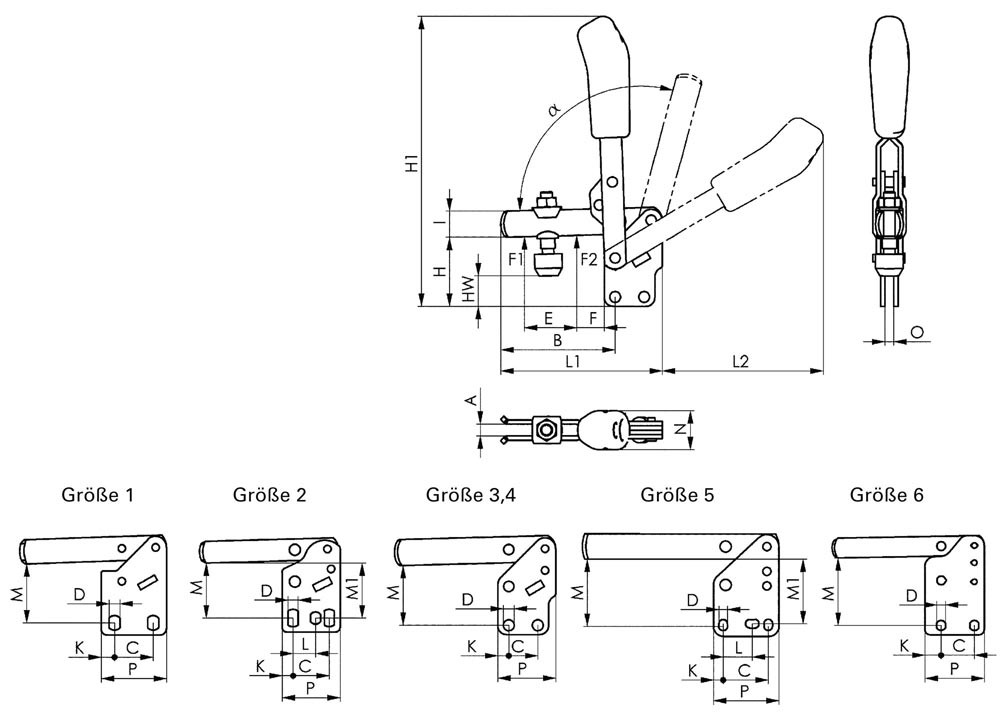

Weitere technische Eigenschaften:
· A: 14mm
· C: 45mm
· D: 8,5mm
· a: 115°
· L1: 195mm
· H1: 301mm
· F1: 3kN
· L: 26,5-31,5mm
· O: 10mm
· Bohrungs-Ø: 8,5 mm
· a*: 60°
· I: 25mm
· F2: 5kN
· F: 35mm
· B: 140mm
· P: 65mm
· K: 9,5mm
· E: 72mm
· H: 77mm
· Spannweite: 72 mm

Merkmale

Größe	5
Andrückschraube	M12 x 80
Höhe gespannt	301 mm
Spannhöhe	77 mm
Haltekraft F2	5 kN
Haltekraft F1	3 kN
Marke	AMF
Bauart	senkrechter Fuß
Länge geöffnet	195 mm
Fußgröße	65 mm

Anhänge

TechnischeDokumentationNW

BTD_84030904_6443379_01.pdf (68.1 KB)

TechnischeDokumentationNW

BTD_84030904_6443363.pdf (95.66 KB)

Varianten

Artikelbild

Senkrechtspanner Nr. 6802 Größe 2 senkrechter Fuß Artikelnummer: E6443361

keine Verfügbarkeitsinformationen

31,70 EUR (exkl. MwSt.)

37,72 EUR (inkl. MwSt.)

je 1 Stück

Größe	Höhe gespannt	Spannhöhe	Haltekraft F2	Haltekraft F1	Andrückschraube	Länge geöffnet	Fußgröße
2	144,5 mm	38 mm	1,2 kN	0,8 kN	M6 x 35	78 mm	32 mm

Artikelbild

Senkrechtspanner Nr. 6802 Größe 5 senkrechter Fuß Artikelnummer: E6443362

keine Verfügbarkeitsinformationen

80,50 EUR (exkl. MwSt.)

95,80 EUR (inkl. MwSt.)

je 1 Stück

Größe	Höhe gespannt	Spannhöhe	Haltekraft F2	Haltekraft F1	Andrückschraube	Länge geöffnet	Fußgröße
5	301 mm	77 mm	5 kN	3 kN	M12 x 80	195 mm	65 mm

Artikelbild

Senkrechtspanner Nr. 6802 Größe 6 senkrechter Fuß Artikelnummer: E6443363

keine Verfügbarkeitsinformationen

105,00 EUR (exkl. MwSt.)

124,95 EUR (inkl. MwSt.)

je 1 Stück

Größe	Höhe gespannt	Spannhöhe	Haltekraft F2	Haltekraft F1	Andrückschraube	Länge geöffnet	Fußgröße
6	369 mm	117 mm	5,5 kN	3,4 kN	M12 x 110	231 mm	90 mm
