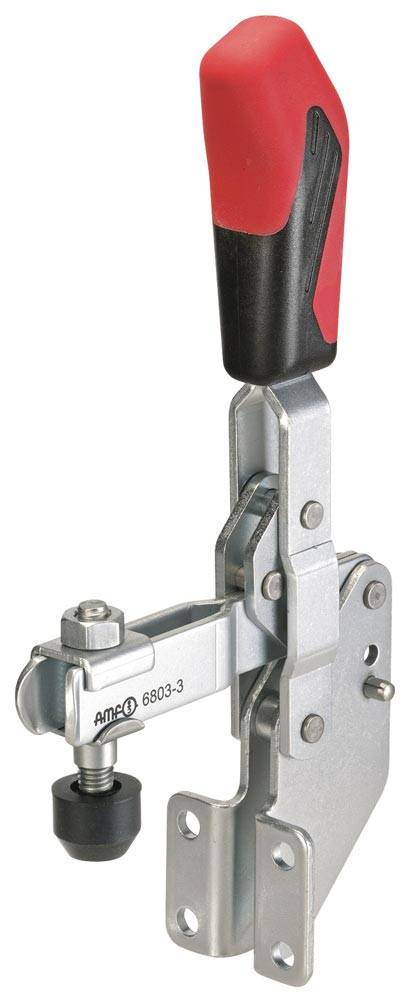

Senkrechtspanner Nr. 6803 Größe 4 Winkelfuß

Artikelnummer: E6012931

49,70 EUR (exkl. MwSt.)

59,14 EUR (inkl. MwSt.)

je 1 Stück

keine Verfügbarkeitsinformationen

Menge Stück

Nach Varianten suchen

Funktionen

Verkaufsdaten

Mindestbestellmenge	1 Stück
Bestellschritt	1 Stück

Beschreibung

mit Winkelfuß

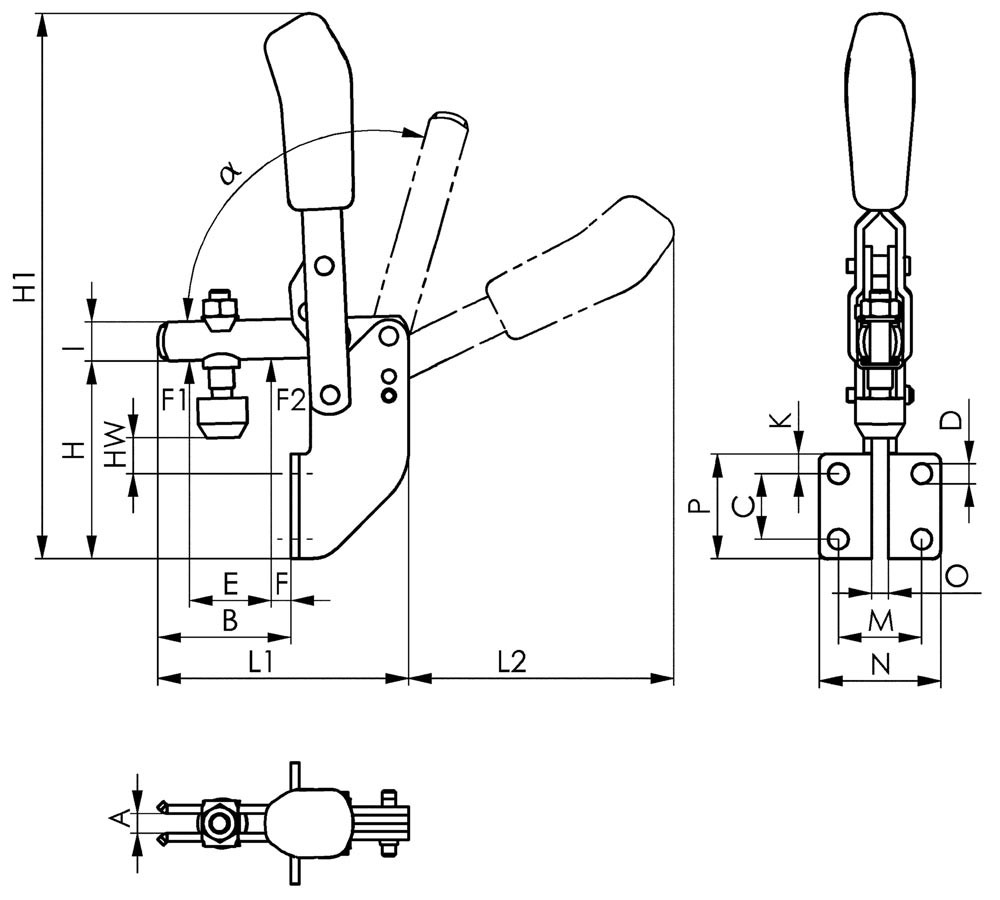

Weitere technische Eigenschaften:
· A: 10mm
· C: 32mm
· D: 8,5mm
· a: 105°
· L1: 141mm
· H1: 280mm
· F1: 2kN
· O: 8mm
· Bohrungs-Ø: 8,5 mm
· a*: 60°
· I: 20mm
· F2: 3kN
· F: 11mm
· B: 84mm
· P: 96mm
· K: 54mm
· E: 54mm
· M: 32mm
· H: 102mm
· N: 52mm
· Spannweite: 54 mm

Merkmale

Größe	4
Andrückschraube	M8 x 65
Höhe gespannt	280 mm
Spannhöhe	102 mm
Haltekraft F2	3 kN
Haltekraft F1	2 kN
Marke	AMF
Bauart	Winkelfuß
Fußgröße	52 x 96 mm
Länge geöffnet	141 mm
