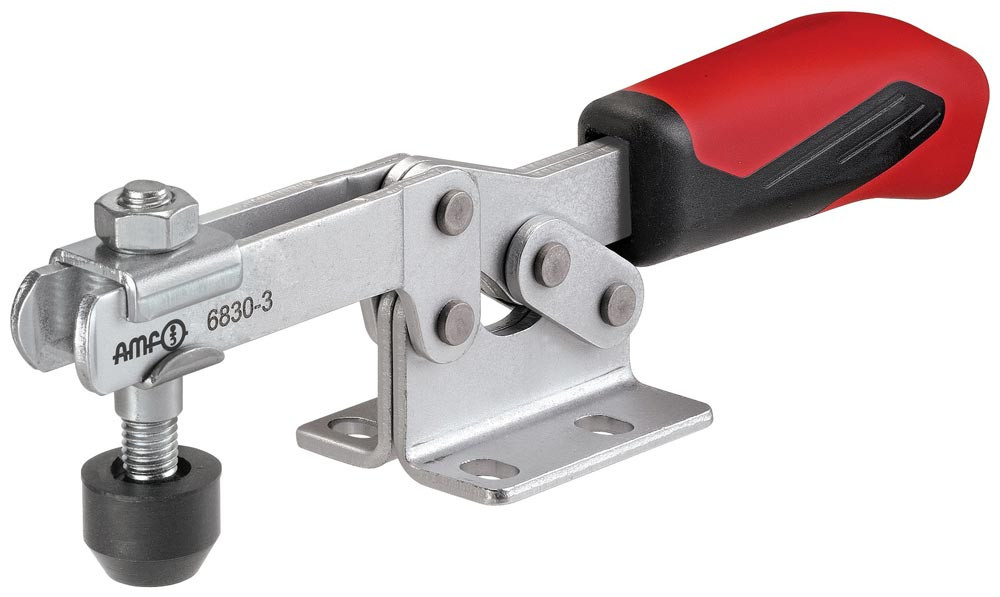

Abbildung ähnlich

Waagrechtspanner Nr. 6830 Größe 5 waagrechter Fuß

Artikelnummer: E6015073

77,00 EUR (exkl. MwSt.)

91,63 EUR (inkl. MwSt.)

je 1 Stück

keine Verfügbarkeitsinformationen

Menge Stück

Nach Varianten suchen

Funktionen

Verkaufsdaten

Mindestbestellmenge	1 Stück
Bestellschritt	1 Stück

Beschreibung

mit waagrechtem Fuß

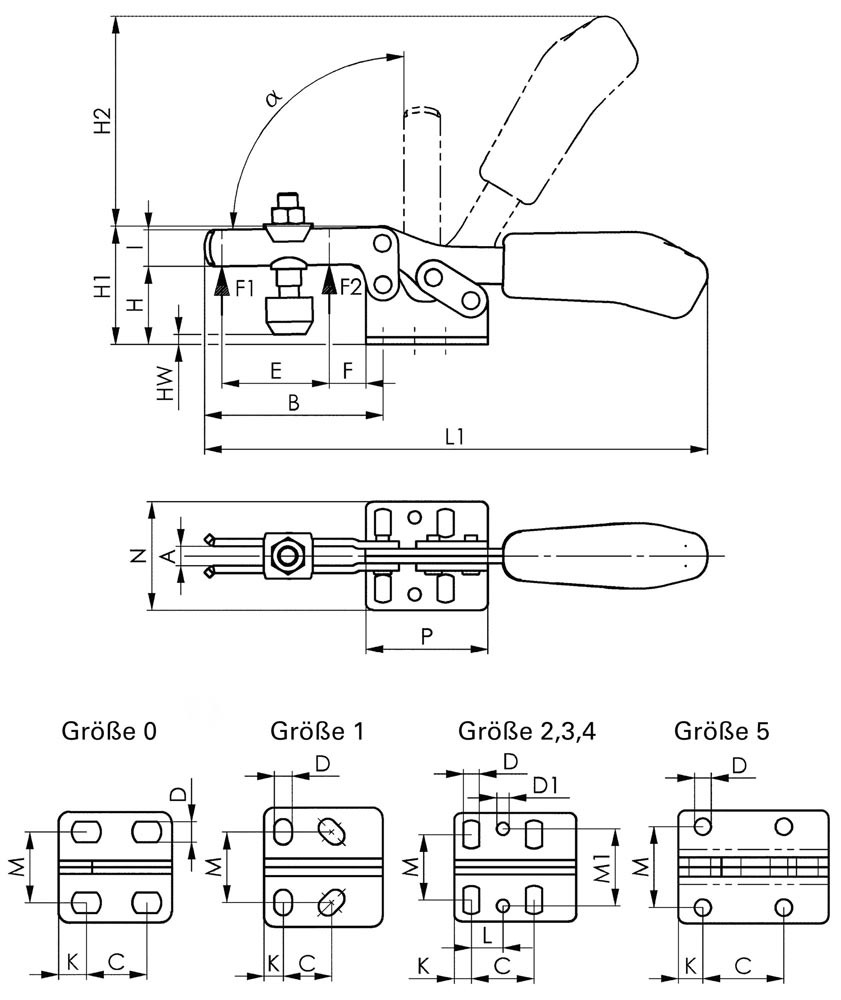

Weitere technische Eigenschaften:
· A: 10mm
· C: 41,5mm
· D: 8,5mm
· Andrückschraube: M8 x 65
· HW min.: +1,7mm
· L1: 321mm
· HW max.: 25mm
· H1: 73mm
· F1: 3kN
· H2: 128mm
· Gesamthöhe: 73mm
· a*: 90°
· Bauart: waagrechter Fuß
· I: 25mm
· F2: 5kN
· F: 16mm
· B: 123mm
· P: 77mm
· K: 12,5mm
· E: 78mm
· M: 41,5mm
· H: 46mm
· N: 58mm
· Gesamtlänge: 321mm
