Abbildung ähnlich

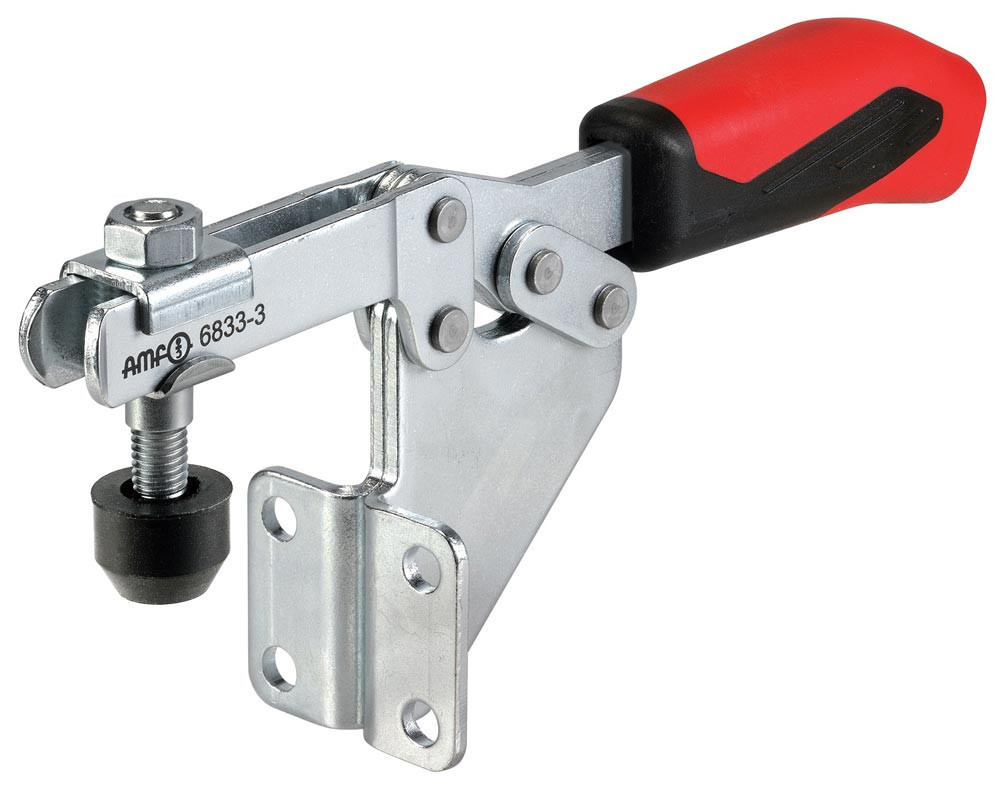

Waagrechtspanner Nr. 6833 Größe 1 Winkelfuß
E6012932
28,30 EUR
(exkl. MwSt.)
33,68 EUR
(inkl. MwSt.)
je 1 Stück
keine Verfügbarkeitsinformationen
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 Stück |
| Bestellschritt | 1 Stück |
Beschreibung
mit Winkelfuß

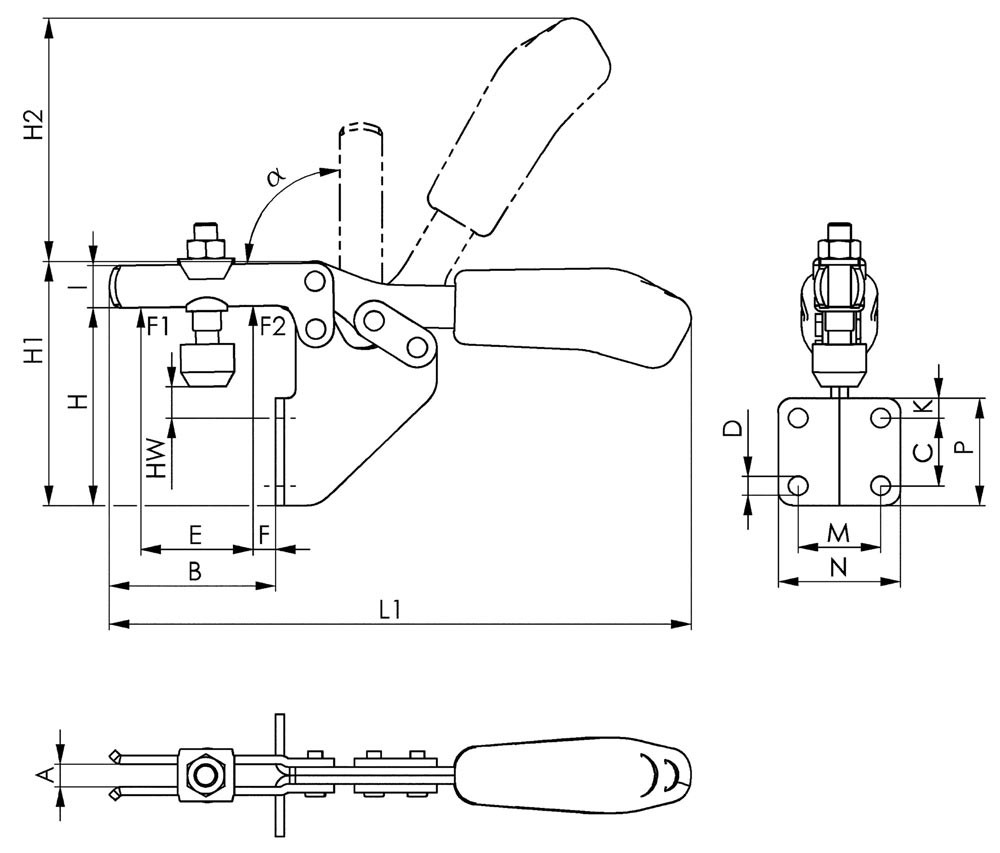

Weitere technische Eigenschaften:
· A: 5mm
· C: 13,5mm
· D: 5,2mm
· a: 90°
· Andrückschraube: M5 x 30
· L1: 120mm
· H1: 68mm
· F1: 0,8kN
· H2: 49mm
· Gesamthöhe: 68mm
· Bauart: Winkelfuß
· I: 10mm
· F2: 1,1kN
· F: 4mm
· B: 32mm
· P: 28mm
· K: 8mm
· E: 18,5mm
· M: 19mm
· H: 57mm
· N: 31mm
· Gesamtlänge: 120mm
Weitere technische Eigenschaften:
· A: 5mm
· C: 13,5mm
· D: 5,2mm
· a: 90°
· Andrückschraube: M5 x 30
· L1: 120mm
· H1: 68mm
· F1: 0,8kN
· H2: 49mm
· Gesamthöhe: 68mm
· Bauart: Winkelfuß
· I: 10mm
· F2: 1,1kN
· F: 4mm
· B: 32mm
· P: 28mm
· K: 8mm
· E: 18,5mm
· M: 19mm
· H: 57mm
· N: 31mm
· Gesamtlänge: 120mm
Merkmale
| Größe | 1 |
| Länge gespannt | 120 mm |
| Höhe gespannt | 68 mm |
| Spannhöhe | 57 mm |
| Haltekraft F2 | 1,1 kN |
| Haltekraft F1 | 0,8 kN |
| Marke | AMF |
| Bohrungs-Ø | 5,2 mm |
| Spannweite | 18,5 mm |
Varianten
28,30 EUR
(exkl. MwSt.)
33,68 EUR
(inkl. MwSt.)
je 1 Stück
|
||||||||||||||||
auf Anfrage
je 1 Stück
|
Angaben zur Marke
AMF
